상업 및 산업 분야에서 비선형 부하 장비의 광범위한 사용으로 인해 기업의 전력 공급 시스템은 무거운 조화 오염이 있습니다.네트워크의 전력 품질을 향상시키고 네트워크의 안전한 운영을 보장하기 위해, 회사들은 일반적으로 활성 하모닉 필터 또는 수동 하모닉 필터 장치를 사용 하 여 하모닉을 줄입니다. 그래서, 활성 하모닉 필터와 수동 하모닉 필터 사이의 차이점은 무엇입니까?

1구성과 작동 원리는 다릅니다.

액티브 하모닉 필터 (AHF), 액티브 파워 필터 (APF) 라고도 불립니다. is a new type of power electronic equipment which are developed based on the high-speed DSP devices and adopts the modern power electronics technology and digital signal processing technology to realize dynamically suppressing harmonics and compensating reactive power.
액티브 하모닉 필터 시스템은 주로 세 부분으로 구성됩니다: 하모닉 감지 모듈, 제어 모듈 및 인버터 브리지 모듈.격자에서 하모닉이 하모닉 탐지 모듈에 의해 감지되면, 제어 모듈은 보상해야 하는 전류 값을 계산하고 명령어를 인버터 브릿지 모듈에 전송합니다.그러면 인버터 브릿지 모듈은 균등하지만 반대 전류를 생성 하우리는 액티브 필터를 전류 원자로 사용할 수 있습니다. 이는 역하모닉 전류를 적극적으로 생성함으로써 하모닉 필터링 효과를 얻을 수 있습니다.
수동 하모닉 필터 (PHF) 는 전력 콘덴서, 원자로 및 저항을 결합하여 만들어진 기계적 필터 장치입니다.콘덴서와 저항의 고유 임피던스 특성에 기초하여, 수동 전력 필터는 특정 주파수의 하모닉에 낮은 임피던스를 나타내고 이 주파수의 하모닉 전류에 우회 채널을 제공합니다.하모닉 전류가 전력망 대신 필터로 흐를 수 있도록수동 필터는 하모닉을 흡수하는 추가 부하와 같습니다. 수동적으로 하모닉 내용을 흡수함으로써 하모닉을 완화하는 효과를 달성합니다.

2. 하모닉 필터링과 반응 전력 보상 능력은 다릅니다.

APF는 일정한 범위 내에서 적극적으로 반응하고 동적으로 전력망의 변화하는 하모닉 전류를 추적하고 보완할 수 있습니다.모든 하모닉을 보완하거나 2차부터 50차까지의 하모닉 순서를 선택적으로 보완할 수 있습니다.하모닉 오시슬레이션 효과는 95%를 넘을 수 있습니다. 하모닉을 필터링하는 동안,활성 필터는 또한 동적으로 기본 파도의 반응력을 보상하고 전력 인수를 향상시킬 수 있습니다.또한 AHF는 실시간 동적 선형 방법을 채택하여 동시에 주파수와 크기에 따라 변하는 변동 하모닉과 반응 전력을 줄일 수 있습니다.그리고 반응 전력 교정은 단계 없이 그리고 변동 문턱 없이.
대부분의 수동 하모닉 필터는 특정 주파수의 하모닉을 위해 설계되었습니다. 하모닉의 모든 순서는 별도의 단일 공명 필터를 필요로합니다.그것은 단지 고정된 순서의 하모닉을 제거 할 수 있습니다.,5, 7) 특정 주파수 범위에서. 구조가 간단하기 때문에 실시간 동적 보상이 실현 될 수 없습니다. 따라서 하모닉 완화 효과는 약 65%에 도달 할 수 있습니다.그리고 반응 전력 필터링이 용량을 차지해야 하기 때문에또한, 수동 필터는 반응 전력 최적화를 처리하는 비선형 보상 방법을 사용합니다.왜냐하면 그것은 단계적인 입력이기 때문입니다., 보상 변동 한계점이 있습니다.

3반응시간과 주파수 변동의 영향은 다릅니다.
액티브 하모닉 필터는 IGBT 제어 시스템을 채택하고, 높은 제어성과 빠른 반응을 가지고 있으며, 보상 성능은 그리드 주파수에 영향을받지 않습니다.첨단 알고리즘은 장치가 10ms 이내에 다음 스위치 주파수의 출력을 계산 할 수 있습니다.따라서 응답 속도는 10ms를 초과하지 않습니다. 그것은 빠르게 변화하는 하모닉에 대한 빠르고 안정적인 보상을 실현 할 수 있습니다.
수동 하모닉 필터링 원자로는 접촉자 전환을 사용 합니다. 반응 속도는 느리고, 수동 필터의 주파수 변화는 공명점이 이동하게 합니다.이는 하모닉 필터링 효과를 감소시킵니다..

4시스템 저항과 부하 변동의 영향은 다릅니다.
액티브 필터는 시스템 임피던스 및 부하 변동에 영향을받지 않습니다. 시스템 임피던스와 공명 위험을 제거 할 수 있습니다.하모닉의 구성 요소가 AHF 보상 능력보다 크면, 단지 보상 효과는 감소하고 장비는 손상되지 않습니다.
수동 필터는 그리드 임피던스에 의해 심각하게 영향을 받으며 하모닉 증폭 및 하모닉 공명 위험이 있습니다. PHF 보상 효과는 부하 변화에 따라 다릅니다.PHF는 과부하로 인해 손상되거나 화상을 입을 수 있습니다..

5용량 확장 능력은 다릅니다.

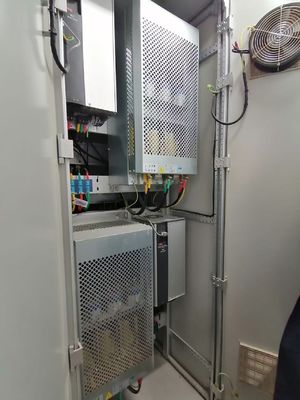

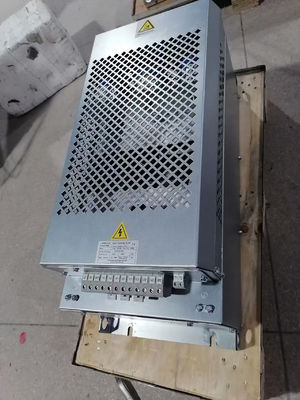

액티브 하모닉 필터 다이어그램은 높은 전력 밀도와 가벼운 구조를 가진 모듈형 설계입니다. 그것은 설치 및 미래에 확장하기 쉽습니다.새로운 AHF 모듈을 추가함으로써 용량을 확장할 수 있습니다.또한, 랙 타입의 활성 하모닉 필터 외에도 AHF에는 벽에 장착된 모듈도 있습니다. 그것은 캐비닛 없이도 설치 될 수 있습니다.

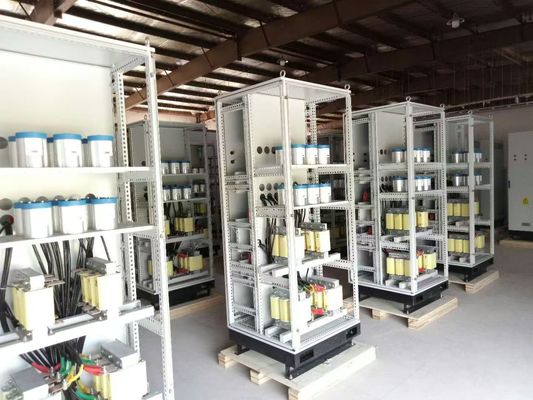

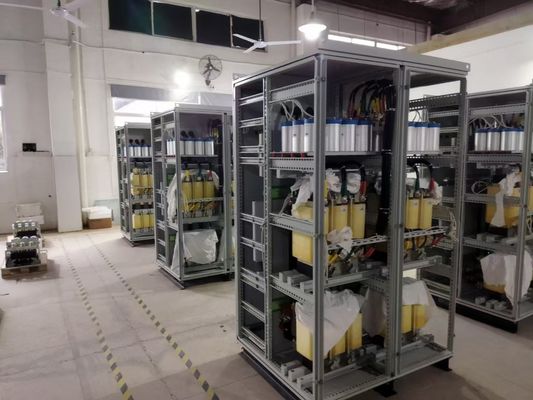

수동 하모닉 필터는 전력 콘덴서 은행의 구성의 많은 양을 가지고 있습니다. 장치가 크고 더 많은 공간을 차지해야합니다. 그들은 캐비닛에 조립되어야하고 사용할 수 있습니다.설치가 끝나면, 성능 매개 변수는 변경하기가 어렵습니다. PHF 확장이 필요한 경우 필터 회로를 다시 추가하고 전체 캐비닛의 공간을 재배열해야합니다.새로운 전력 배포 캐비닛을 추가 할 가능성이 매우 높습니다또한, 수동 필터의 필터링 특성은 시스템 매개 변수에 의해 크게 영향을 받는다. PHF 시스템 매개 변수가 변하면,필터링 장치가 고장 나거나 심지어 공명을 일으킬 수 있습니다.

6생산과 유지보수 비용이 다릅니다.
하모닉 필터 액티브는 하모닉 캔슬링을 실현하기 위해 첨단 전기 부품의 고주파 스위치를 사용하므로 생산 비용은 상대적으로 높습니다.하지만 초기 투자 비용은 높지만, 더 나은 보상 효과, 낮은 손실 및 낮은 유지 보수 비용은 장기적인 관점에서 더 경제적으로 고려 할 수 있습니다.
하모닉 필터 패시브는 접촉기 전환을 사용합니다. PHF의 초기 투자 비용은 낮지만 큰 손실과 장치 자체의 하모닉 함유 등과 같은 단점으로 인해미래의 유지보수 비용은 상대적으로 높습니다..

7애플리케이션 사이트는 다릅니다.
액티브 파워 필터는 주로 하모닉 컴포넌트와 크기가 동적으로 변화하고 하모닉 컴포넌트가 풍부한 위치에 사용됩니다.
수동 전력 필터는 주로 하모닉 구성 요소와 크기가 비교적 안정적이며 하모닉 구성 요소가 비교적 간단한 위치에 적합합니다.

총체적으로, AHF VS PHF, 어느 쪽이 전력 품질을 향상시키는 데 더 좋습니까?

그것은 당신의 시설 프로파일에 따라 부하 구성에 달려 있습니다. 액티브 하모닉 필터는 패시브 하모닉 필터의 현대 시리즈입니다. 일반적으로, 예산이 충분하다면,액티브 파워 필터는 첫 번째 선택입니다예산이 제한되어 있다면, 액티브 하모닉 필터와 전통적인 콘덴시터 은행의 하이브리드 조합 보상도 받아들일 수 있습니다. 물론, 고전압 사이트의 경우,수동 필터는 가장 좋은 선택이 될 것입니다..
