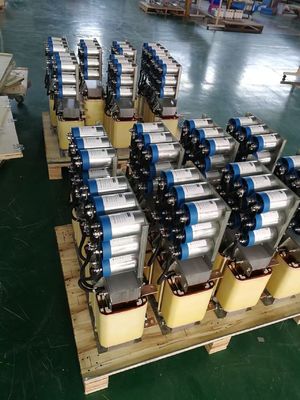

이노맥스 690V 시노 웨이브 출력 필터 11KW 배 건설용 피로 저항

시노파 필터 도입

시노파 필터 (sinusoidal filter) 는 전기 회로를 최적의 성능을 보장하기 위해 올바른 주파수를 공급하는 데 사용되는 수동 구성 요소입니다.그들은 저파수 신호를 통과시킬 수 있지만 고파수 신호를 차단하거나 방해한다는 것을 의미합니다..

더 긴 케이블이 필요한 회로에는 일반적으로 직사각형 펄스 너비 변조 (PWM) 신호를 부드러운 파동 전압으로 변환하는 시누소이드 필터가 있습니다.이것은 조기 회로 손상을 방지하고 모터의 단열에 대한 스트레스를 줄임으로써 AC 모터 드라이브의 수명을 연장 할 것입니다..

시누소이드 필터는 뭘 위해 쓰죠?

시누소이드 필터는 전압 급등, 케이블 벗기, 전류 손실 및 과열로 인한 손상으로부터 모터 와일딩 및 베어링을 보호합니다. 이러한 필터는 펌프, 환기 장치와 같은 장비에 사용됩니다.,컨베이어, 압축기, 엘리베이터, 크레인

이노맥스 시노파 필터

이노맥스 시노 웨브 필터는 더 깨끗하고 시누소이드 전원 공급을 공급합니다. 이것은 열 축적을 줄이고 케이블 범위를 확장하며 소음을 최소화합니다. 향상 된 모터 건강, 시스템 성능을 즐기십시오.,이노맥스 필터로 EMI 규정을 엄격히 준수합니다.

이노맥스 시노파 필터는 시누소이드 출력 파형이 필요한 애플리케이션에 이상적입니다. 표준 50 Hz/100 Hz/200 Hz에서 최대 1 Hz까지 광범위한 주파수를 처리 할 수 있습니다.600 Hz이것은 신중하게 설계된 콘덴시터 모듈과 케이블 세트를 사용하여 달성됩니다.

우리의 필터는 220V 400V 440V 480V 525V 690V AC의 평판 전압을 처리하도록 설계되었으며 1.3A에서 710A까지 전류 등급에서 사용할 수 있으며 다양한 응용 프로그램에 적합합니다.

전류 및 전압 등급

Inomax의 표준 시노 파동 필터는 일반적으로 사용되는 표준 모터 드라이브와 세계 시장에서 사용할 수있는 모터와 적용되도록 설계되었습니다.전용 및 특수 요구 사항에 대해 Inomax는 특정 eeds에 맞춘 맞춤 시노 파동 필터를 설계합니다..

원칙적으로 모터 명소 전류와 작업 주기가
출력 필터의 크기. Inomax 시노 넥트 필터는 1분 동안 150% 과부하를 할 수 있습니다.150% 이상 등급 전류는 포화 인덕텐스 도달 할 수 있습니다.
시노 파동 필터의 명소 전류가
모터 드라이브의 명소 전류와 같거나 그 이상이며, 모터 드라이브의 등급 및 작업주기 능력과 일치하고 호환되어야 합니다.
격리 트랜스포머를 공급하는 모터 드라이브의 경우, 트랜스포머의 원전 전류와 같거나 그 이상의 평준 전류를 가진 시노스 웨브 필터를 선택한다.

시노파 필터 선택

전압에 관해서는 Inomax는 400 VAC, 500 VAC, 600 VAC 및 690 VAC 애플리케이션을 위한 시노 웨이브 필터를 제공합니다.전압> 500 VAC 시노파 필터가 권장됩니다., 고전압 피크로부터 모터 와일링 단열을 보호하기 위해.
모터 드라이브 선택이 시누스 웨브 필터 선택 이전에 이루어졌다면 일반적인 방법은 시누스 웨브 필터를 대응하는 모터 드라이브에 크기를 맞추는 것입니다.적절한 전력 선택은 한쪽에서 드라이브 관련 사양에 달려 있습니다, 예를 들어 등급 전류, 전압, 라인 주파수, 모터 드라이브 전환 주파수, 모터 주파수, 환경 조건 (온도,고도) 와 다른 한편으로는 모터 및 응용 프로그램 성능 요구 사항또한 모터 케이블 길이, 케이블 유형, 모터 유형 및 특정 응용 요구 사항이 고려되어야합니다.
