| Brand Name: | INOMAX |
| Model Number: | MAX500 |
| MOQ: | 1 |
| 가격: | USD200-USD150000 |
| Payment Terms: | T/T, L/C, 웨스턴 유니온 |
| Supply Ability: | 힘에 따라서 5-500PCS |

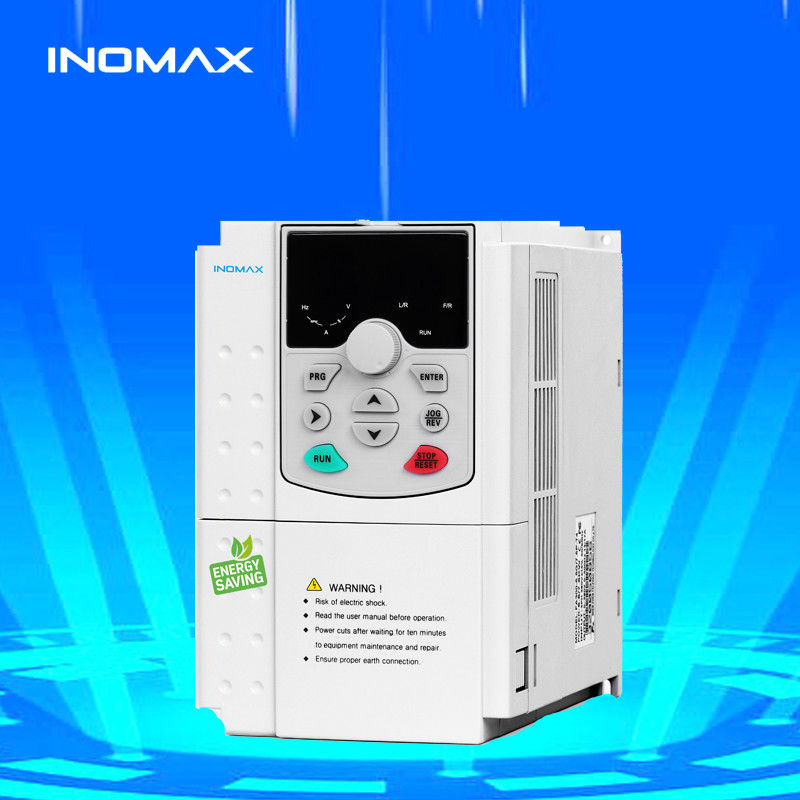

이노맥스 일반용 VFD MAX500 세리스 AC 드라이브 기능
INOMAX 변속속기 MAX500 시리즈 사양:
MAX500 VFD 기술 사양
INOMAX 저전압 변속 속도 드라이브 MAX500 시리즈 AC VFD 응용 프로그램:
이노맥스는 충분한 재고를 가지고 있어 빠른 배송이 가능해
VFD의 RFQ
변주 주파수 드라이브란 무엇인가요?
변주 주파수 드라이브 (VFD) 는 전기 모터에 공급되는 주파수와 전압을 변화시킴으로써 전기 모터를 구동하는 모터 컨트롤러의 일종이다.VFD의 다른 이름은 변속기 드라이브입니다., 조정 가능한 속도 드라이브, 조정 가능한 주파수 드라이브, AC 드라이브, 마이크로 드라이브, 인버터.
주파수 (또는 헤르츠) 는 모터의 속도 (RPM) 와 직접 관련이 있습니다. 즉, 주파수가 빨라질수록 RPM가 빨라집니다.전기 모터가 전속으로 작동하도록 요구하지 않는 경우, VFD는 전기 모터의 부하의 요구 사항을 충족하기 위해 주파수와 전압을 줄이기 위해 사용될 수 있습니다. 응용 프로그램의 모터 속도 요구 사항이 변경됨에 따라,VFD는 단순히 속도 요구 사항을 충족시키기 위해 모터 속도를 높여 줄 수 있습니다..
변주 주파수 드라이브는 어떻게 작동할까요?
변주 주파수 AC 드라이브 또는 VFD의 첫 번째 단계는 변환기입니다. 변환기는 수관 시스템에서 사용되는 체크 밸브와 유사한 6 개의 다이오드로 구성됩니다.전류가 한 방향으로만 흐를 수 있도록 합니다.; 다이오드 기호의 화살표로 표시되는 방향. 예를 들어 A-fase 전압 (전압은 배관 시스템에서 압력과 유사) 이 B 또는 C 단계 전압보다 긍정적 인 경우,그러면 다이오드가 열리고 전류가 흐를 수 있습니다.. B-fase가 A-phase보다 더 긍정적으로 변하면 B-phase 다이오드가 열리고 A-phase 다이오드가 닫을 것입니다. 버스의 부정적인 측면의 3 개의 다이오드에도 마찬가지입니다. 따라서,우리는 각 다이오드가 열리고 닫히면서 6개의 전류를 얻습니다.이것은 현재 변주 주파수 드라이브의 표준 구성인 6 펄스 VFD라고 불립니다.
이 드라이브가 480V 전원 시스템에서 작동한다고 가정해 봅시다. 480V 등급은 rms 또는 루트 평균 제곱입니다. 480V 시스템에서 정점은 679V입니다.VFD DC 버스는 AC 파동과 DC 전압이 있습니다.전압은 대략 580V에서 680V 사이입니다.
우리는 콘덴시터를 추가함으로써 DC 버스에 있는 AC 물결을 제거할 수 있습니다. 콘덴시터는 배관 시스템의 저수지나 축전기와 비슷한 방식으로 작동합니다.이 콘덴시터는 ac 물결을 흡수하고 부드러운 dc 전압을 제공합니다. DC 버스의 AC 파동은 일반적으로 3 볼트 미만이다. 따라서 DC 버스의 전압은 약 650VDC가 된다.실제 전압은 드라이브를 공급하는 AC 라인의 전압 수준에 달려 있습니다, 전력 시스템의 전압 불균형 수준, 모터 부하, 전력 시스템의 임피던스 및 드라이브에 있는 모든 반응기 또는 하모닉 필터.
AC를 DC로 변환하는 다이오드 브릿지 변환기는 때때로 변환기로 불립니다. DC를 AC로 변환하는 변환기는 또한 변환기입니다.하지만 다이오드 변환기와 구별하기 위해, 일반적으로 인버터라고 불립니다. 업계에서 DC-to-AC 변환기를 인버터로 부르는 것이 일반화되었습니다.
실제 VFD에서, 표시된 스위치는 실제로 트랜지스터가 될 것입니다.
인버터 상단 스위치 중 하나를 닫으면, 모터의 그 단계는 양성 DC 버스에 연결되고 그 단계의 전압이 양성됩니다.우리가 컨버터에서 아래 스위치 중 하나를 닫을 때, 그 단계는 음 DC 버스와 연결되어 음이 됩니다. 따라서, 우리는 모터에 있는 어떤 단계도 마음대로 양 또는 음이 될 수 있습니다.그래서, 우리는 어떤 단계도 양수, 음수, 또는 0이 될 수 있습니다.
파란색 시노파는 비교 목적으로만 표시됩니다. 드라이브는 이 시노파를 생성하지 않습니다.
VFD의 출력은 직사각형의 파형이다. VFD는 시누소이드 출력을 생성하지 않는다.이 직사각형 파동 형태는 일반용 유통 시스템에 좋은 선택이 되지 않을 것입니다, 하지만 모터에 아주 적합합니다.
모터의 주파수를 30Hz로 줄이고 싶다면, 그냥 인버터 출력 트랜지스터를 더 천천히 전환합니다.그러면 우리는 V/Hz 비율을 유지하기 위해 전압을 240V로 줄여야 합니다 (이 부분에 대한 자세한 내용은 VFD 모터 이론 발표를 참조하십시오)전압은 650VDC만 있으면 어떻게 줄일 수 있을까요?
이것은 펄스 너비 변조 (Pulse Width Modulation, PWM) 라고 불립니다. 우리는 높은 속도로 밸브를 켜고 끄는 것만으로 물줄의 압력을 조절할 수 있다고 상상해보세요.이것은 배관 시스템에서는 실용적이지 않지만, 그것은 VFDs에 매우 잘 작동합니다. 첫 번째 반 사이클 동안 전압이 절반의 시간을 ON하고 절반의 시간을 OFF하는 것을 주목하십시오. 따라서 평균 전압은 480V 또는 240V의 절반입니다.출력을 펄싱함으로써, 우리는 VFD의 출력에서 어떤 평균 전압을 얻을 수 있습니다.
왜 VFD를 사용해야 할까요?
1 - 에너지 소비와 에너지 비용을 줄이세요
만약 여러분이 풀 스피드에서 작동할 필요가 없는 애플리케이션을 가지고 있다면, 여러분은 변주 주파수 드라이브로 모터를 제어함으로써 에너지 비용을 절감할 수 있습니다.이는 변주 주파수 드라이브의 장점 중 하나입니다.. VFDs는 당신이 로드 요구 사항에 모터 구동 장비의 속도를 일치하도록 허용합니다. 당신은 이것을 달성 할 수있는 AC 전기 모터 제어의 다른 방법이 없습니다.
전기 모터 시스템은 오늘날 산업에서 65% 이상의 전력 소비를 담당합니다.VFD 를 설치 하거나 업그레이드 하여 모터 제어 시스템 을 최적화 하는 것 은 시설 의 에너지 소비 를 70%까지 줄일 수 있다또한 VFD의 활용은 제품 품질을 향상시키고 생산 비용을 줄입니다. 에너지 효율 세금 인센티브와 유틸리티 할인 혜택을 결합하면VFD 설비의 투자 수익은 6개월 정도일 수 있습니다..
2 - 더 엄격 한 공정 통제 를 통해 생산 을 증가 시키기
여러분의 엔진을 가장 효율적인 속도로 작동시키면, 더 적은 오류가 발생하고, 따라서 생산 수준이 증가하여, 여러분의 회사가 더 많은 수익을 얻을 수 있습니다.컨베이어와 벨트에서 당신은 높은 통해 넣어 허용 시작에 jerks를 제거.
3 - 장비의 수명을 연장하고 유지보수를 줄이십시오
장비는 VFD에 의해 제어되면 유지 보수로 인해 더 오래 지속되며 최적의 모터 적용 속도를 보장합니다.VFDs가 모터의 주파수와 전압의 최적의 제어 때문에, VFD는 전기 열 과부하, 단계 보호, 전압, 과전압 등과 같은 문제로부터 모터를 더 잘 보호 할 것입니다.당신은 VFD로 부하를 시작할 때 당신은 모터 또는 구동 부하를 노출하지 않습니다, 하지만 부드럽게 시작 할 수 있습니다, 따라서 벨트, 기어 및 베어 마모를 제거합니다.그것은 또한 우리가 부드러운 가속 및 저속 사이클을 가질 수 있기 때문에 물 망치 감소 및 / 또는 제거하는 훌륭한 방법입니다.
