| Brand Name: | INOMAX |
| Model Number: | ACS880 |
| MOQ: | 1 |
| 가격: | USD200-USD150000 |
| Payment Terms: | T/T, L/C, 웨스턴 유니온 |
| Supply Ability: | 힘에 따라서 5-500PCS |
이노맥스의 간단한 도입
Inomax는저전압 AC 변주 주파수 드라이브Inomax VFD 위치는복잡한 응용 프로그램, 대동기 기술에 대한 요구가 높은 응용 분야에 대한
이노맥스 주파수 변환기AB ACS580 ACS880,SIEMENS S120,S150, 슈나이더 ATV9000, 야스카와 U1000, 미츠비시 FR800, 록웰 파워 플렉스 755T, 700L, 후지 프렌릭-VG, 이튼 RGX 시리즈
또한 Inomax는 우리 고객들을 위한 좋은 솔루션을 제공합니다. 산업용 변속기, 긴장 조절기, 리프팅, 고속 원심분리기, 정밀 기계 도구, 다속 피드백 제어....
우수한 품질과 경쟁력있는 가격으로, Inomax AC 주파수 인버테트는 철강, 시멘트, 화학, 석유 및 가스, 전력, 폴리머 및 고무, 펄프 및 종이, 설탕,광산 및 광산...

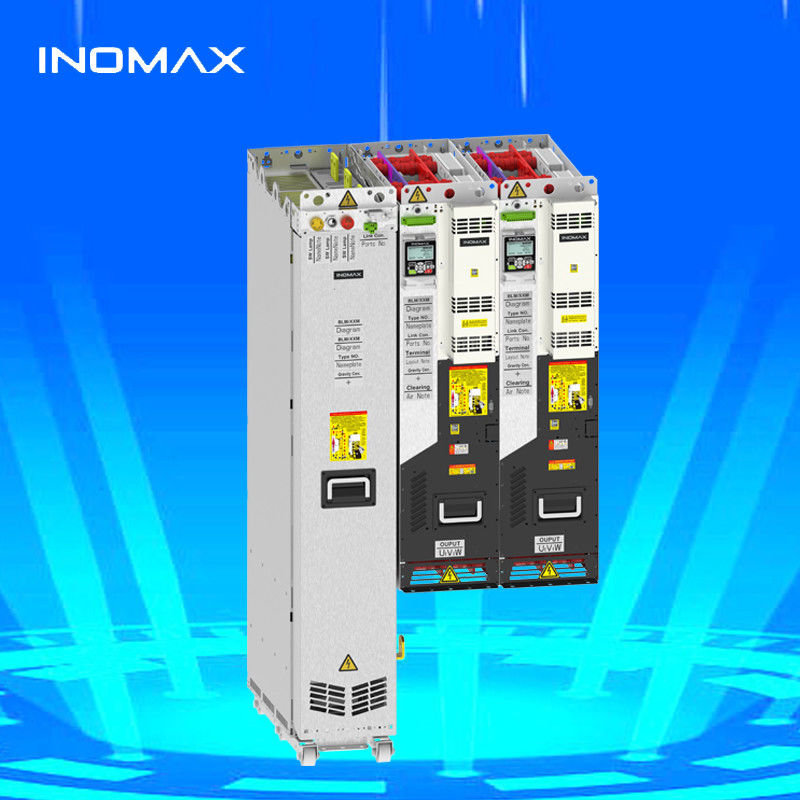

이노맥스 ACS880 멀티 드라이브
표준 리젠 및 낮은 하모닉 드라이브 사이의 차이
인버터 유형에 대해 약간의 혼란이있을 수 있습니다. 표준 / 6 펄스, 저 하모닉 또는 리젠 드라이브. 이 기사에서는 장단점과 차이점을 설명합니다.
6 펄스 드라이브
이것은 가장 일반적인 인버터 유형이며 입력에 다이오드 직렬기가 있습니다.
장점:
비교적 비용 효율성
콤팩트
효율성 (약 98%)
쉽게 구할 수 있습니다.
단점:
전류에 하모닉을 생성합니다. 특히 DC 또는 AC 스코크가 없는 전류에요.
브레이킹 시 에너지를 낭비합니다 (브레이크 저항을 통해)
낮은 하모닉 드라이브
이 필터는 두 가지 범주로 나뉘어집니다. 수동 필터를 사용하는 필터와 활성 프론트 엔드를 사용하는 필터.Inomax는 사용된 기술에 대해 명확하게 하기 위해 그들의 활성 프론트 엔드 인버터를 Ultra Low Harmonic Drives라고 합니다..
수동 필터 장점:
비교적 비용 효율성
간단해요
수동 필터 단점
특정 부하에 맞게 조정된
부하 또는 공급 변경 경우 과부하 될 수 있습니다
비동기
부피가 큰
액티브 프론트 엔드 장점:
트랜지스터 입력 브릿지는 효과적으로 하모닉을 생성하지 않습니다
콤팩트
설치 및 사용 용이성
액티브 프론트 엔드 단점:
더 비싼
인버터 효율이 약 95%까지 감소했습니다. 그러나 실제로 하모닉이 생성되지 않기 때문에이 효율 손실은 트랜스포머의 손실을 줄임으로써 전력 시스템 내에서 보상됩니다., 케이블과 모터 6 펄스 인버터와 비교하면
재생 (Regen) 드라이브
이 드라이브는 활성 프론트 엔드와 낮은 하모닉 드라이브와 동일한 하드웨어를 공유합니다. 이 경우 입력 트랜지스터는 양방향으로 전력을 흐르게하도록 프로그래밍됩니다.모터로 들어가고 느려질 때이것은 특히 호프트와 같은 순환 부하에서 유용합니다.
장점:
낭비되는 에너지가 다시 전력으로 재생될 수 있게 해줍니다. 이것은 돈을 절약합니다.
우수한 제동 특성
단점:
높은 자본비용
저효율성 (동의 주장은 활성 전단으로 낮은 하모닉 드라이브에 적용됩니다)
이노맥스 낮은 하모닉 드라이브 추가 주요 혜택은 다음을 포함합니다:
1,엔코더 없는 모터 동작 - Inomax의 특허를 받은 직접 토크 제어 (DTC) 모터 제어 알고리즘의 우수한 동적 반응 성능. 많은 애플리케이션은 엔코더 피드백 없이 실행될 수 있다.
2유연성 - ACS880 전력 범위 (200 ~ 4600 HP) 전체에 걸쳐 AC 3 단계 입력 전력을 공통 DC 버스 바로 전환하기 위해 4 가지 유형의 다이오드 직렬기가 사용됩니다.인버터 모듈 (드라이브) 은 5 개의 크기 (R4 - R8 프레임 크기) 로 제공되며 1 ~ 7000 HP 범위를 커버합니다.; 단일 R8 단위, 또는 R8 단위 병렬, 모터를 공급.
3콤팩트 디자인 - 기술 및 전력 구성 요소의 개선은 전통적인 디자인에 비해 이러한 멀티 드라이브의 전체 발자국을 최대 50%까지 줄였습니다.
4다양한 옵션 - I/O 확장, 필드 버스 및 펄스 인코더 모듈이 인버터 안에 들어갑니다.
5적응형 프로그래밍 - 이 프로그램은 멀티 드라이브에 내장되어 PC 도구를 통해 액세스 할 수있는 자유롭게 프로그래밍 가능한 I / O 및 광범위한 매개 변수 선택을 확장합니다.
6설치 비용 감소 - 모듈형 구성은 일반적인 DC 버스를 사용하기 때문에 케이블 입력 전력은 단일 3단계 AC 연결입니다.케이블은 독특한 플러그인 커넥터를 통해 직렬 모듈에 연결됩니다., 그 다음 전체 DC 라인업에 전력을 공급합니다.
7부재 - 모듈이 비활성화되면 일반적인 예비 부품과 저하 부하에서 계속 작동 할 수있는 능력.
구조의 개요 이노맥스 멀티 드라이브는 여러 가지 다른 섹션으로 구성됩니다.
이러한 멀티 드라이브 시스템 내의 주요 단위는 다음을 포함합니다.
1기본 라인 모듈 (Basic Line Modules):
그것은 순수한 교정용으로만 설계되었으며 내부는 티리스터 다이오드와 DC 입력 라인 반응기로 구성되어 있습니다. 전기는 브레이크 모듈으로 장착되어야합니다.
2피드백 리렉티머 SLM 모듈 (스마트 라인 모듈): [보증되지 않습니다]
IGBT 및 DC 평형 콘덴시터로 구성되어 전력 공급을 수정하고 전력을 다시 그리드로 공급할 수 있습니다. 피드백을 위해 적합한 프론트 엔드 인터페이스 원자로 SIM ((L) 가 있어야합니다.DC 버스 전압은 일정하고 조절할 수 없습니다보통 저평가
부하, 전력 변 전류 하모닉 THDi의 전형적 값<30-35%
3액티브 리렉티퍼 ALM 모듈 (액티브 라인 모듈): [보급 및 선호되는 사용]
IGBT 및 DC 평형 콘덴서로 구성되어 피드백 및 수정 기능을 가지고 있으며 또한 지능적으로 제어 할 수 있습니다.
버스 전압을 제어하고 유지하십시오. 전원 공급 측면에서 생성되는 실제 전류 효과는 시노스 파도에 가깝고 이로 인해 유해한 하모닉을 억제합니다.이 직렬 모듈은 일치하는 AIM 입력 모듈을 사용해야합니다..
이 때, 정량 부하의 일반적인 네트워크 측 전류 및 전압 하모닉
신청서
이노맥스 멀티 드라이브는 다양한 분야에 널리 적용됩니다. 예를 들어,강철, 시멘트, 화학, 석유 및 가스, 전력, 폴리머 및 고무, 직물 및 종, 설탕, 광물 및 광업, 전기 공학,자동차 및 건물 자동화 부문은 높은 품질의 에너지 효율적인 솔루션을 제공합니다..
해양 자동화의 중요한 역할으로서, Inomax VFD는 중요한 책임을 져야합니다.
아지무스 추진기나 활 추진기나 크레인 또는 린치에 상관없이. Inomax는 항상 슈퍼 퍼포먼스와 높은 품질로 만족스러운 솔루션을 제공합니다.
터널 차단기지하 터널 건설에 결정적인 역할을 하며, 운송, 광업 및 수력 발전과 같은 다양한 산업에서 널리 사용됩니다.터널을 제어 보호 기계가 큰 토크를 가지고 있어야하고 또한 공간이 제한되기 때문에 작은 크기의 VFD를 필요로따라서 신뢰성 있고 효율적인 주파수 제어 시스템은 성공적인 터널 작업에 필수적입니다.INOMAX 액체 냉각 주파수 드라이브 솔루션은 터널 작업의 요구를 충족하는 최적의 제어 시스템을 제공합니다..
시스템은 주파수 드라이브, 물 냉각 시스템으로 구성됩니다.380의 조건 하에 큰 전력 범위에서 일반적인 인덕션 모터와 고 효율의 영구 자석 모터의 고 정밀 제어 실현 할 수 있습니다...690Vac 전원 공급. 초 컴팩트 구조와 높은 전력 밀도는 제한된 설치 공간과 혹독한 환경의 응용 프로그램에 특히 적합합니다.그리고 다양한 극한 환경 조건에서 뛰어난 성능을 가지고 있습니다..
INOMAX 액체 냉각 주파수 드라이브 솔루션의 장점
높은 효율성
INOMAX 액체 냉각 주파수 드라이브 솔루션은 매우 효율적이며 기존 공기 냉각 시스템에 비해 최대 70%의 에너지 절감을 제공할 수 있습니다.이것은 물 냉각 모터의 사용으로 이루어집니다., 공기 냉각 모터보다 더 높은 효율을 가지고 있습니다. 액체 냉각기 또한 최적의 온도에서 시스템을 작동하도록 보장합니다.에너지 소비를 줄이고 부품의 마모를 최소화합니다..
신뢰성 있는 성능
INOMAX 액체 냉각 주파수 드라이브 솔루션은 가혹한 환경에서 신뢰할 수있는 성능을 제공하기 위해 설계되었습니다. 시스템은 밀폐되고 먼지, 습기 및 기타 오염 물질로부터 보호됩니다.
간편 한 유지
INOMAX 액체 냉각 주파수 드라이브 솔루션은 유지 보수가 쉽고 최소한의 다운타임을 필요로합니다. 시스템은 쉽게 액세스 할 수있는 구성 요소로 설계되었습니다.고장난 부품을 쉽게 교체하거나 수리할 수 있도록 하는 것액체 냉장고 또한 쉽게 청소를 위해 제거 가능한 패널을 설계
이노맥스 멀티 모듈 드라이브 ACS880은 다이오드 공급 장치 및 재생 공급 장치 등 다양한 유형의 공급 장치와 함께 제공되며 공기 및 액체 냉각 버전으로 제공됩니다.여러 인버터와 단일 공급 및 DC 버스 배열은 라인 전력 및 시스템 크기를 줄입니다..
직전 제어 (DTC) 를 가진 거의 모든 유형의 AC 모터의 프리미엄 제어, 인덕션 및 영구 자석 모터 및 동기 기계를 포함합니다.다양한 응용 분야에 대한 솔루션 (예: 종이 기계), 와일더, 롤링 밀, 가공 라인, 크레인, 드릴링 및 해상) 가 유연한 연결과 광범위한 옵션으로 가능합니다.
