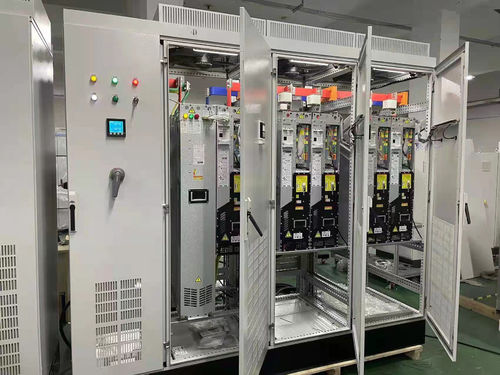

전기 모터 테스트 벤치 / 다이내모터는 Inomax 4Q 재생 드라이브를위한 장점 영역입니다. 여기 몇 가지 세부사항이 있습니다.   모터 테스트 벤치 프로젝트 도입 전기 모터 테스트 벤치에는 2 개의 모터가 포함되어 있습니다. 하나는 MUT (시험 중인 모터), 다른 하나는 DM (운전 모터) 입니다. 테스트 동안 컨트롤러는 모터 속도와 토크를 제어합니다.1개의 모터가 모터 모드에서 작동합니다., 다른 모터는 발전기 모드에서 작동합니다. 시스템은 특징을 실현 할 수 있습니다: 1엔진 내구성 및 기계적 특성 2엔진 온도 상승 및 과부하 성능 3.모터 필드 약화 성능과 효율성, 전력 요인 4전압, 전류, 토크, 속도, 출력 전력 및 효율을 실시간으로 표시합니다. 모터 테스트 벤치 프로젝트의 VFD 선택   1- 전력 단위 모터 일정한 토크 출력을 확인 하려면, DC 버스 전압을 안정적으로 유지 하 고, 사이트에서 간섭을 줄이기 위해, Inomax AFE (활동 앞쪽 끝) 를 직렬기로 선택,이노맥스 AFE 직렬기는 다이오드 직렬기를 대체하기 위해 IGBT를 채택합니다., LCL 필터와 함께 기본 제공되며, 입력 THDi

쇼강 그룹은최고 5위 초대중국에 있는 철강 제조업체이며 또한 국영기업입니다. 연간 철강 생산량은 약4천만 톤.   쇼강과의 협업은 프로젝트 리노베이션에 기반을 두고 있습니다. 이전 ABB 드라이브는 고장 났고 교체해야 했습니다. 그들은 새로운 주파수 드라이브에 대한 높은 요구를 가지고 있습니다. ABB보다 더 나은 또는 동일한 품질과 성능을 가져야합니다. 그리고 더 경쟁력있는 가격. 그보다 더 많은10개공모에 참여합니다. 여러 번 비교하고 상영한 후, 우리는 공모를 이겼습니다. 변환 프로젝트는 제품 정지 기간 동안만 완료 될 수 있기 때문에 현재 완료 된 프로젝트에는 다음이 포함됩니다.쇼건 1580 핫 롤링 밀, ABB의 ACS800을 대체하는, 전압 범위 380V-690V, 최소 전력 55KW, 최대 전력 2000KW,롤링, 롤링, 직렬 및 평준화 과정이 포함됩니다.우리가 공급한 모델은 단일 유닛 드라이브, 멀티 모듈 드라이브 및 4 쿼드런트 재생 드라이브입니다.시멘스 6SE70로 대체된 쇼강 1580 열로 굴린 수직 롤, 모두 ProfibusDP 통신이 있습니다.철강공업용 90톤 크램프 크레인의 교체, 통신은 프로피넷, 시멘스 1513PLC, 신뢰성, 효율성, 비용 효율성우리는 약속을 지키죠. 산업 경험 12 년 이상과 함께 주파수 드라이브의 전문 제조업체로서, Inomax는 다음과 같은 서비스를 제공합니다: 1금속, 해군, 광산, 석유, 가스, HVAC 등에 필요한 주파수 드라이브2윙어 / 윙어 풀기, 타워 크레인, CNC 기계, BCP 펌프용 특수 드라이브2다른 응용 프로젝트에 대한 완전한 솔루션 공급자. 이노맥스는 전 세계 신뢰받는 파트너입니다. AC 주파수 드라이브, AC 서보 드라이브, 태양 펌프 인버터,우리는 고객 중심의 원래 의도에 완전히 맞춰져 있으며 고객에게 최고의 경험을 제공하는 데 중점을두고 있습니다., 가치를 창출하고, 모든 작은 세부 사항에 대한 끈기를 유지하고, 신뢰와 신뢰를 구축하고, 고객에게 가장 큰 이익과 가치를 가져옵니다!

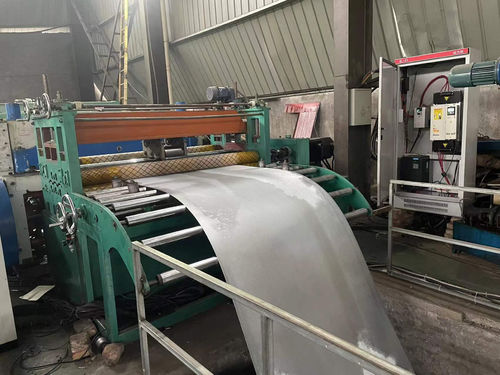

강철판 절단 기계는 금속 폭 스킬 재료의 길쭉한 절단을위한 장치입니다. 그것은 금속 스킬 재료의 절단을 위해 사용됩니다: 스트립 스틸, 스테인리스 스틸, 구리 스트립,알루미늄 필름, 등 시장 사업자, 롤링 공장, 전기 산업, 자동차, 스탬핑 부품 등). 일반 절단 장비와 달리,이 장비는 새로운 종류의 무한한 긴 절단 행동을 완료하기 위해 판에 원형 블레이드를 롤.   절단 기계 구조: 그것은 풀기 (부환), 공급 위치, 절단 및 절단, 쿨링 (부환) 및 기타 장비로 구성됩니다.그것의 주요 기능은 넓은 코일 물질을 좁은 너비와 특정 크기의 코일 물질로 잘라 내기 위해 미래의 다른 처리 절차를 준비하는 것입니다..   금속 절단 기계 제조업체는 절단 기계 생산 라인을 설계 할 때, 그들은 특별히 통합 구조 구조를 설계했습니다.이는 기계 구조의 딱딱성을 크게 향상시킬 수 있습니다., 진동 정도를 줄이고 완성 된 제품의 품질을 향상시키는 데 도움이 됩니다. 그러나, 이 구조는 모터에 대한 드라이브의 속도와 토크 제어 정확성에 의존합니다.고성능 드라이브의 우수한 속도 및 토크 모드 제어, 그것은 생산 효율을 향상시킬뿐만 아니라 기계적 고장 비율과 유지 보수 비용을 줄입니다.   롤링 (롤링), 썰기 및 썰기, 롤링 (롤링), 라미네이션 및 기타 장비와 같은 장비에는 모터와 드라이버가 장착되어야합니다.공급 위치 및 가장자리 공급 기계는 두 개의 모터와 드라이버가 장착되어야합니다., 그리고 각 변속기 부품은 서보 모터에 의해 구동됩니다.   8pcs Inomax ACS880 드라이브는 서보 모터를 제어하고 Profinet을 통해 PC와 통신하여 속도 및 토크 모드 제어를 실현합니다.   엔진은 현장에서 일반적인 디버깅을 하는 동안 기계와 결합되었습니다.동적 식별은 정확한 식별의 효과를 얻을 수 없습니다.Inomax ACS880 드라이버는 모터 정지 기반에 정적 식별을 수행 할 수 있습니다 회전하지 않습니다.그리고 정확한 모터 모델을 만들기 위해 모터 데이터의 특성을 정확하게 식별더 나은 제어 효과를 달성하기 위해 드라이브가 직접 토크 제어를 수행 할 수 있도록.   이노맥스 ACS880 드라이버는 뛰어난 성능을 가지고 있으며 낮은 속도에 높은 토크를 출력하기 위해 서보 모터를 제어 할 수 있습니다.다른 응용 장소에서 다른 복잡한 작업 조건의 요구 사항을 충족. 그리고 PC와 통신하고 실시간으로 데이터를 교환하는 Profinet 통신을 통해, 이는 슬리팅 기계의 전체 시스템의 안정적이고 신뢰할 수있는 운영을 보장 할 수 있습니다.그리고 절단기를 제어 할 때, 높은 긴장 요구 사항이있는 썰매 라인 및 라미네이션 라인, 강철 판은 긴장 조절을 위해 열릴 것입니다.판은 자연스럽게 흔들립니다. 이 환경에서 운전자는 토크 모드에서 진동 억제 기능을 증가합니다. 기계가 매우 낮은 속도로 작동하는 경우에도,상태는 여전히 안정적입니다.그리고 판에는 진동이 없습니다.   이노맥스 ACS880 드라이브의 주요 장점:   우수한 성능과 풍부한 기능   ACS880는 높은 성능의 직동 토크 제어 인버터이며 고객에게 우수한 성능과 풍부한 기능을 제공합니다. 인버터 전력 1.5에서 4000kW,모든 종류의 복잡한 애플리케이션에 적합합니다..   2 높은 성능   ACS880 드라이브는 직접 토크 제어 기술을 사용하며, 빠른 토크 반응과 고속 정밀 제어 기능을 갖추고 우수한 제어 성능을 보장합니다.   3 동속 모터 및 인덕션 모터   ACS880 VFD는 비동기 인덕션 모터뿐만 아니라 동기 서보 모터를 구동할 수 있습니다.피드백이 있는 또는 피드백이 없는 비동기 서보 모터 및 토크 모터, 완벽한 모터 적응을 달성하기 위해.   4 모듈 및 컴팩트 설계   책 모양의 디자인, 작은 크기, 멀티 모듈 스키마는 160KW 이상 사용할 수 있습니다. 외부 옵션에는 입력 스크와 같은 장비가 있습니다.각기 다른 시스템 구성에 필요한 입력 필터 및 브레이킹 저항.   5 고성능 소프트웨어   특수 모니터링 소프트웨어를 통해 모터와 운전자의 상태를 모니터링 할 수 있습니다.그리고 직관적으로 현장 응용 프로그램의 문제를 분석.

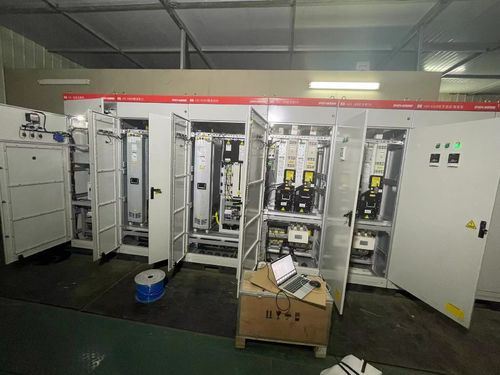

금속공학에서의 롤링 밀에 대해, 작년에 우리는 헤난 지방의 스텔 공장에서 작년에 한 프로젝트를 수행했습니다, 그것은 20 롤 역행 밀 프로젝트에서 우리의 재생 드라이브 응용입니다.총 4개의 모터: 1900kW 주 윙링 모터 1개,2개의 2000kW 회전 모터와 250kW 회전 모터인버터의 입력 전압은 690VAC입니다.주 롤링 모터의 명함 주파수는 18.2hz, 최대 작동 주파수는 56.6hz, 롤링 모터의 명함 주파수는 12.7hz, 최대 작동 주파수는 48.2hz입니다.긴장 조절 정확도는 1% 미만입니다, 최대 롤링 라인 속도는 600m/min이며, 모터의 명소 전압은 660V입니다.이 프로젝트의 디자인은 5pcs AFE + 16pcs SMM 인버터입니다.

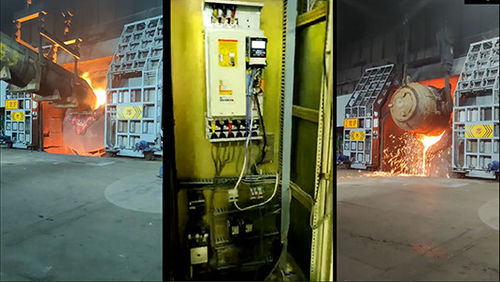

AC VFD 제어 시스템에 대한 변환기 요구 사항:- 네(1) 기계적 기울기 변환기는 4 개의 90KW 변속 주파수 모터 세트에서 구동되는 360° 연속 회전을 할 수 있으며 모든 위치에서 정확하게 멈출 수 있습니다.또한 프로세스 요구 사항에 따라 속도 조절 성능이 있어야합니다.. 그것의 기울기 위치는 산소 창, 캔 차 및 연소 후드와 같은 관련 장비와 특정 연결 요구 사항이있을 수 있습니다. (2) 작동 과정에서 최대 안전과 신뢰성이 보장되어야 합니다. 전기 또는 기계 장애의 특정 부분이 발생하면,기울기 기계는 짧은 시간 동안 계속 작동 할 수 있어야하며 첫 번째 철강공업 오븐이 끝날 때까지 유지해야합니다.. (3) 기울기 기계는 시작 및 브레이킹에 의해 생성 된 충격 부하와 회전 진동을 완충하기 위해 좋은 유연성을 가져야합니다.   해결책: 이 4개의 모터가 단단히 연결되어 있기 때문에, 모든 모터의 속도는 절대적으로 동기화되어야 합니다. 그래서 4개의 모터의 변속기는 마스터/스래브 컨트롤을 채택합니다.그리고 데이터는 내부 통신을 통해 4 드라이브 사이에 전송됩니다.. 인버터는 호스트로 사용되며, 속도를 조정하고 출력 토크를 설정합니다. 다른 인버터는 노예로 호스트의 토크 반응을 따르고,그리고 완전히 모터의 비동기 작동에 의한 "노딩"과 "떨림"문제를 해결.   헤난 야신 철강공장의 변환기 용량은 100t입니다. 변환기의 기울기 모터는 90kW의 주파수 변환 모터 4 세트입니다.그리고 산소 랜스 모터는 75kW 주파수 변환 모터 2 세트입니다.; 상부 제어 시스템은 GE의 90-70 시리즈 PLC를 채택합니다. 4개의 드라이브 사이에, 마스터는 제어 명령을 노예에게 보내고, 노예는 시작 및 중지 명령과 마스터가 작동하도록 보내는 토크의 설정 값을 받아들인다.어떤 노예가 실패할 때, 그것은 마스터와 다른 노예의 통신과 행동에 영향을 미치지 않습니다, 그래서 유지 보수에 대한 적절한 시간까지 계속 실행 할 수 있습니다; 마스터가 실패하면,스래브는 시스템을 정상화 하려면 마스터로 전환 신호를 수신 합니다.고장난 장비를 수리하기 위해 적절한 시간을 기다립니다. AC VFD는 높은 시작 모멘트를 가진 부하이기 때문에 직접 모멘트 조절이 채택되며 정지 모드는 램프 정지 모드입니다.그리고 브레이킹 칩과 브레이킹 저항은 피드백 에너지를 흡수하는 데 사용됩니다..
